स्वचालित बक्स फोल्डिंग मेसिन

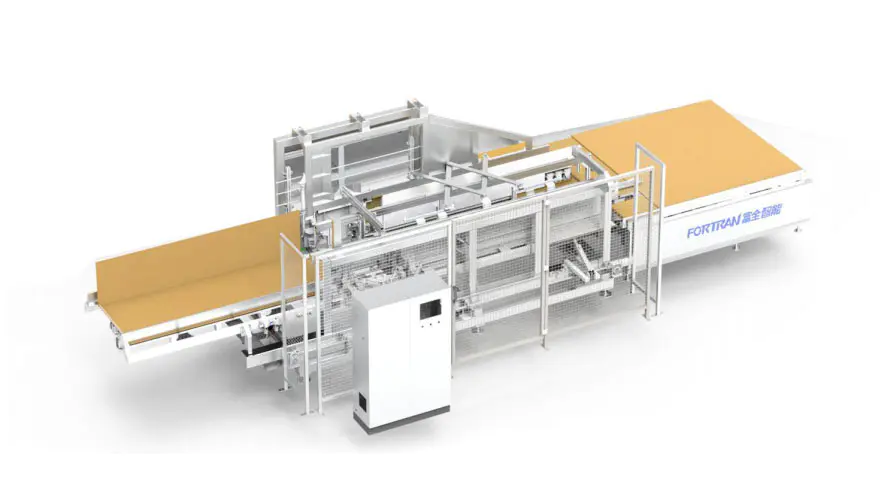

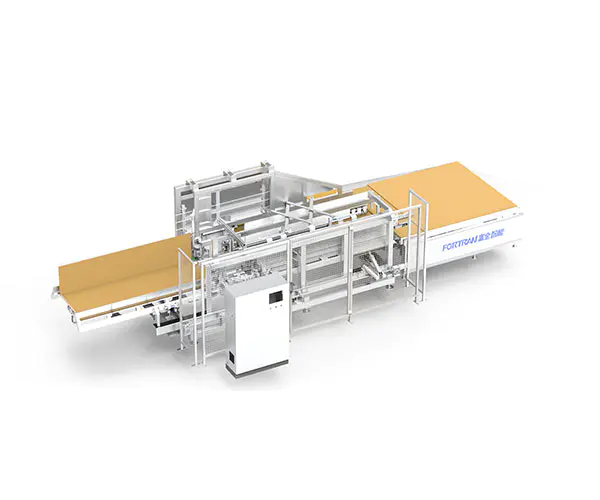

समग्र मेसिन छवि

उपकरण प्यारामिटरहरू

बाह्य आयामहरू L*W*H(मिमी)	उपकरणको स्व-भार (किग्रा)	विद्युत आपूर्ति (kW)	ढुवानी लोड (kg)	काम गर्ने उचाइ (मिमी)
9760*3550*2500	लगभग 3700	४.५ किलोवाट (gluing इकाई बाहेक)	50	830±40 (अनिर्धारित। ग्राहकमा निर्भर गर्दछ

प्रशोधन दायरा

कार्टन प्रशोधन दायरा L (mm)	कार्टन प्रशोधन दायरा W (mm)	कार्टन प्रशोधन दायरा H (mm)	फोल्डिङ दक्षता (समय/मिनेट)	नालीदार कागज मोटाई (मिमी)
४००-२८००	३२०-९००	४०-२५०	५-७	2.5-6

1 कोर सामान ब्रान्ड: सर्वो मोटर--इनोभेन्स; सिंक्रोनस बेल्ट--गार्डनर; सिट बियरिंग--TR; फ्रिक्वेन्सी रूपान्तरण मोटर---इनोभेन्स:
2 समग्र र्याक पाइप वेल्डेड र ग्यान्ट्री द्वारा प्रशोधन गरिएको छ, जुन अत्यधिक सही, भरपर्दो र टिकाउ छ।
3 फोल्डिंग बक्स मेसिनको रैखिक संयन्त्र सटीक रैखिक गाइड रेल द्वारा निर्देशित छ, जुन अत्यधिक भरपर्दो र टिकाऊ छ।
4 सक्शन कप ट्रान्समिशन पेपरले उच्च परिशुद्धता सर्वो मोटरलाई अपनाउँछ, जुन नियन्त्रण गर्न सजिलो छ र उपकरणको शुद्धता सुधार गर्न सक्छ;

5 मेसिन एक्लै वा अनुकूलित प्याकेजिङ्ग लाइन संग संयोजन मा प्रयोग गर्न सकिन्छ। प्रयोगको तरिका परिवर्तनशील र लचिलो छ

1 प्रयोग

A. यो स्वचालित बक्स फोल्डिङ मेसिन डिब्बाहरूमा बक्सहरूमा प्रयोग गरिन्छ;
B. यो उपकरण M/A-0410 मोडेल कार्टनको बक्स बनाउन प्रयोग गरिन्छ;
C. पहिले, कार्टन बेन्चमार्क गर्नुहोस्, सम्बन्धित इनपुट साइज थिच्नुहोस् र सुरु गर्नुहोस्, र स्वचालित रूपमा बक्स बनाउन उपकरण प्रविष्ट गर्नुहोस्;

2 कार्य सिद्धान्त को सिंहावलोकन

उपकरणको सम्पूर्ण सेटलाई पाँच भागमा विभाजन गरिएको छ: फिडिङ प्लेटफर्म मेकानिज्म, मेन फ्रेम मेकानिज्म, फिक्स्ड साइड फोल्डिङ मेकानिजम, मोबाइल साइड फोल्डिङ मेकानिजम, र मिडियन ट्रान्समिशन संयन्त्र:

A. काम गर्दा, अपरेशन स्क्रिन इनपुट फोल्डिंग बक्सको आकारसँग मेल खान्छ; स्थिति तयार भएपछि, कागजको छाला अगाडिको बेन्चमार्क र छेउको बेन्चमार्कसँग सकारात्मक दिशामा पङ्क्तिबद्ध भएपछि, फोल्डिङ बक्स मेसिन खण्डको प्रवेशद्वारमा कागजको छाला अवशोषित गर्न सक्शन कप स्वतः सुरु गर्न हरियो स्टार्ट बटन यन्त्र थिच्नुहोस्;

B. सक्शन कपले कागजको छालालाई फोल्ड गर्ने भागमा ड्राइभ गर्छ, र स्थिर किनारा र चलिरहेको लामो किनारा फोल्डिङ एज इन्टरसँग मिल्दोजुल्दो हुन्छ, र त्यसपछि स्वचालित रूपमा निर्दिष्ट ग्लु स्प्रे स्थितिमा ग्लु स्प्रे गर्नुहोस्, र अगाडिको छेउको फोल्डिंग स्थिति एक एक गरेर पूरा हुन्छ;

C. फ्रन्ट-एन्ड फोल्डिंग बक्स तोकिएको स्थितिमा पुगेपछि, सिलिन्डरको तलको दबाबलाई कडा पारेपछि, सक्शन कप तुरुन्तै खस्छ र उत्पत्तिमा पुन: सेट हुन्छ, र पछाडिको सक्शन कप कागजको पछाडिको छेउमा जोडिएको हुन्छ र यसको लागि पर्खन्छ; फिक्स्ड साइड र मूभिङ साइड फोल्डिङ एज एकै समयमा काम गरेपछि, फ्लिप समूह पूरा भएपछि रिसेट हुन्छ; ब्याक-एन्ड सक्शन कपले कागजको छालालाई ब्याक-एन्ड फोल्डिंग बक्सको मोल्डिंग स्थितिमा अगाडि बढाउँछ, र स्वचालित रूपमा तोकिएको स्थानमा ग्लु स्प्रे गर्छ;

D. ब्याक-एन्ड फोल्डिङ बक्स तोकिएको स्थितिमा पुगेपछि, सिलिन्डरको तलको दबाबलाई कडा पारेपछि: फिक्स्ड साइड र मुभिङ साइड फोल्डिङ एजले एकै समयमा काम गरेपछि, फ्लिपिङ समूह पूरा हुन्छ र रिसेट हुन्छ: डिस्चार्ज मोटरले तुरुन्तै मोल्डिङ कार्टनलाई बाहिर निस्कन्छ;

३ कार्यात्मक संरचना"

क्रम संख्या	नाम	भेदभाव सुविधा	मोडेल

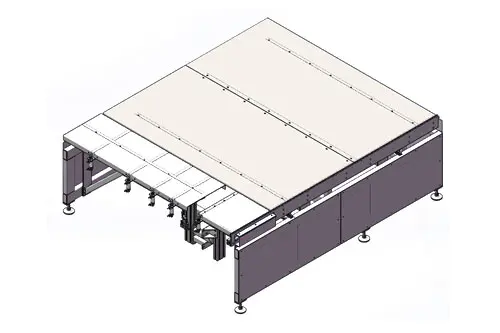

1	खुवाउने तालिका संरचना	अगाडिको सामग्री तालिका फ्ल्याट बोर्ड स्थितिमा राखिएको छ, र सिलिन्डरले लिफ्टिङ र स्थिति पिन नियन्त्रण गर्दछ; साइड सर्वो मोटरले कागजको छाला फिडको तयारी स्थिति सही रूपमा पत्ता लगाउँदछ;

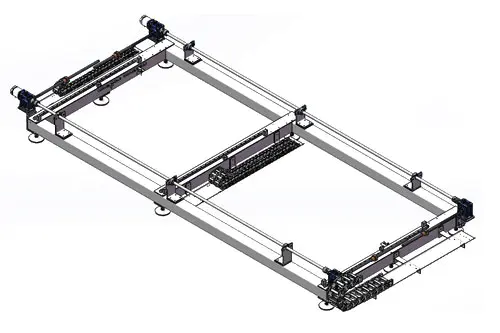

2	र्याक आधार संरचना	मेनफ्रेम र्याकको आधार, सर्वो लिंकेज कन्ट्रोल सर्वो मोटर ड्राइभ मोबाइल फोल्डिङ मेकानिजम र मिडियन ड्राइभ मेकानिजम बढी सटीक छन्;

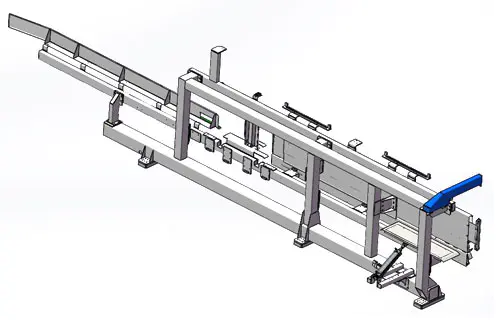

3	फिक्स्ड साइड फोल्डिंग र्याक सेट	फिक्स्ड साइड फोल्डिंग फ्रेम, छोटो किनारा सिलिन्डर फोल्डिंग, पाना धातु सहायक गाइड फिड दुबै छेउमा; र्याक वेल्डिंग ग्यान्ट्री मेसिनिंग; उच्च असेंबली सटीकता, उच्च सञ्चालन शुद्धता, लामो सेवा जीवन र उपकरणको राम्रो स्थिरता सुनिश्चित गर्दै;

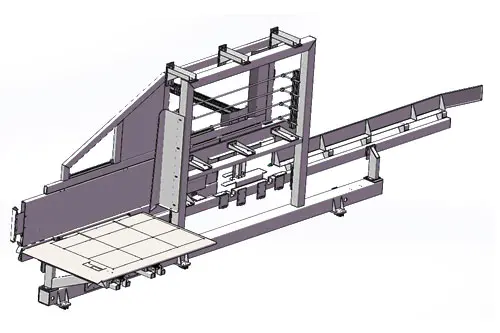

4	मोबाइल साइड फोल्डिंग र्याक सेट	मुभिङ साइड फोल्डिङ फ्रेम, लामो-साइड सिलिन्डर फोल्डिङ, दुवै छेउमा पाना धातु सहायक गाइड फिडिङ; र्याक वेल्डिङ ग्यान्ट्री मेसिनिङ; उच्च एसेम्बली सटीकता, उच्च सञ्चालन सटीकता, लामो सेवा जीवन र उपकरणको राम्रो स्थिरता सुनिश्चित गर्दै;

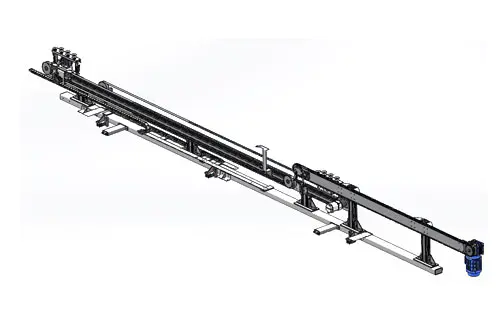

5	मध्य ड्राइभ संयन्त्रका पाँच भागहरू	सर्वो कन्ट्रोल ड्राइभ, मध्य सक्शन कप समूहले कागजको छालाको आन्दोलनलाई ड्राइभ गर्दछ, डिस्चार्ज मोटरले पेपर छाला डिस्चार्ज चलाउन चेनलाई ड्राइभ गर्दछ;

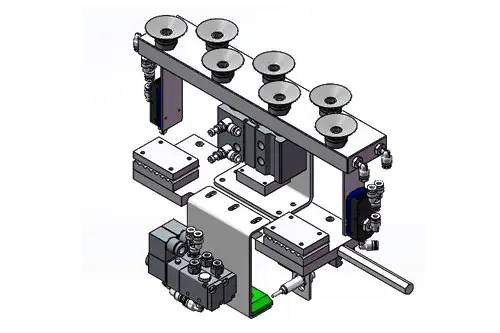

6	मध्य-स्तर सक्शन कप समूह	सर्वो मोटरको बेल्टले आन्दोलन चलाउँछ, सिलिन्डर बढ्छ र कम हुन्छ, र सक्शन कप भ्याकुमले कागजको छाला प्रसारण, सही सञ्चालन र स्थितिलाई अवशोषित गर्दछ;

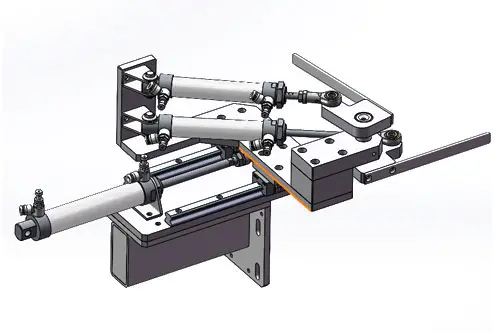

7	तह विस्तार समूह	अगाडि र पछाडिको सिलिन्डर विस्तारले गाइड रेललाई अगाडि र पछाडि सार्न सहयोग गर्दछ, र समूहबद्ध सिलिन्डर स्विङ आर्म मेकानिज्मले विभिन्न विशिष्टता र आकारहरूको फोल्डिङलाई महसुस गर्छ;

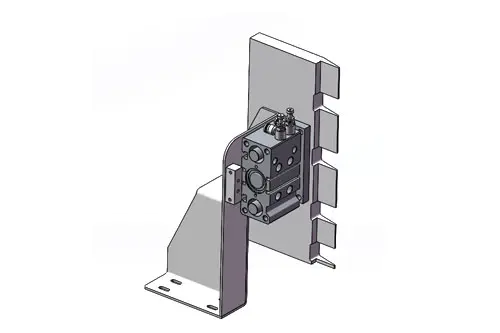

8	प्लेट समूह थिच्नुहोस्	सिलिन्डर अघि र पछि विस्तार हुन्छ, र बक्सलाई सही कोणमा सीधा गर्न कानको झुकावमा कार्य गर्दछ;

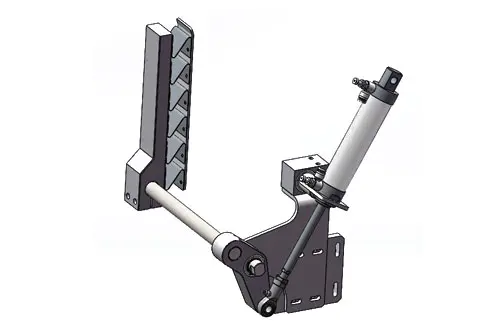

9	साइड टर्निङ समूह	यो मुख्यतया कार्टनको अगाडि र पछाडिको छेउलाई माथि थिच्नको लागि जिम्मेवार छ, र सिलिन्डर टेलिस्कोपिक ट्रान्समिशनले स्विङ आर्म ड्राइभ गर्दछ, ताकि तातो पग्लिएको टाँसिएको बलियो र स्थिर छ;

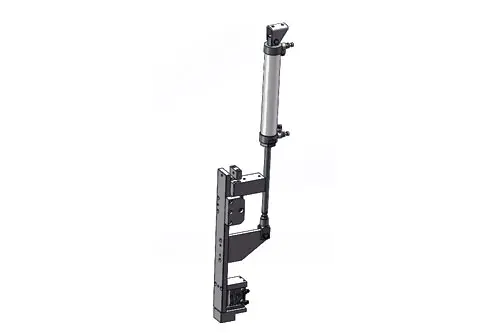

10	स्विङ हात कान सीट समूह	सिलिन्डर ड्राइभ विस्तारले स्विङ हात चलाउँछ। स्विङ आर्मलाई दायाँ कोणमा राखेपछि, तल्लो दबाबको सिलिन्डरले कागजको छालालाई बलियो र स्थिर बनाउनको लागि साइड-टर्निङ समूह कम्प्रेसन तातो पिघलने टाँस्ने टाँस्ने पेस्टसँग जोड्छ।

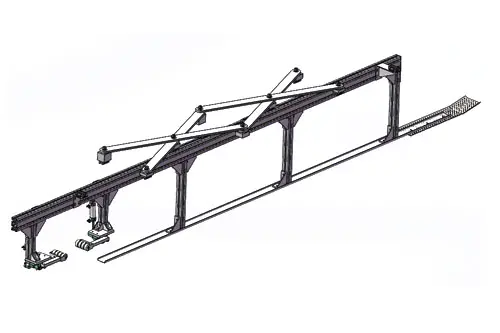

11	मध्य-स्तर सहायक किनारा थिच्ने समूह	लामो स्विङ हातले गाईड रेलसँग कार्टनको बीचमा पूर्ण स्वचालित मध्य स्थिति प्राप्त गर्न सहयोग गर्दछ; अगाडिको ब्लक सामग्रीले तल्लो सक्शन कप समूहलाई कागजको छाला अवशोषित गर्न मद्दत गर्दछ; पछाडिको छेउलाई अगाडि र पछाडिको सिलिन्डरको दुई समूहमा विभाजन गरिएको छ स्विंग हातको अगाडि र पछाडि नियन्त्रण गर्नको लागि कागजको छालाको छाला फराकिलो हुनबाट रोक्नको लागि; मोल्डिङ।

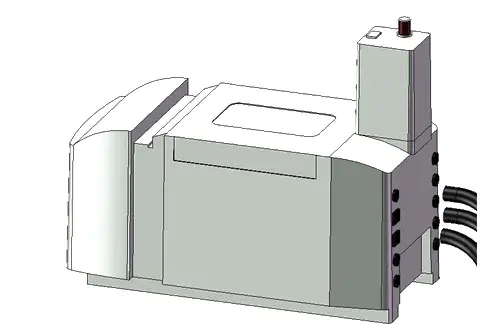

12	गोंद मेसिन प्रणाली	ग्लु मेसिन प्रणालीमा, हामी ले बाइडको शुद्ध आयातित सामानहरूको पूर्ण सेट प्रयोग गर्छौं, जसले निरन्तर ग्लु स्प्रेइङ, पूर्ण कार्यहरू, सरल सेटिङ र सुविधाजनक सञ्चालन महसुस गर्न सक्छ;

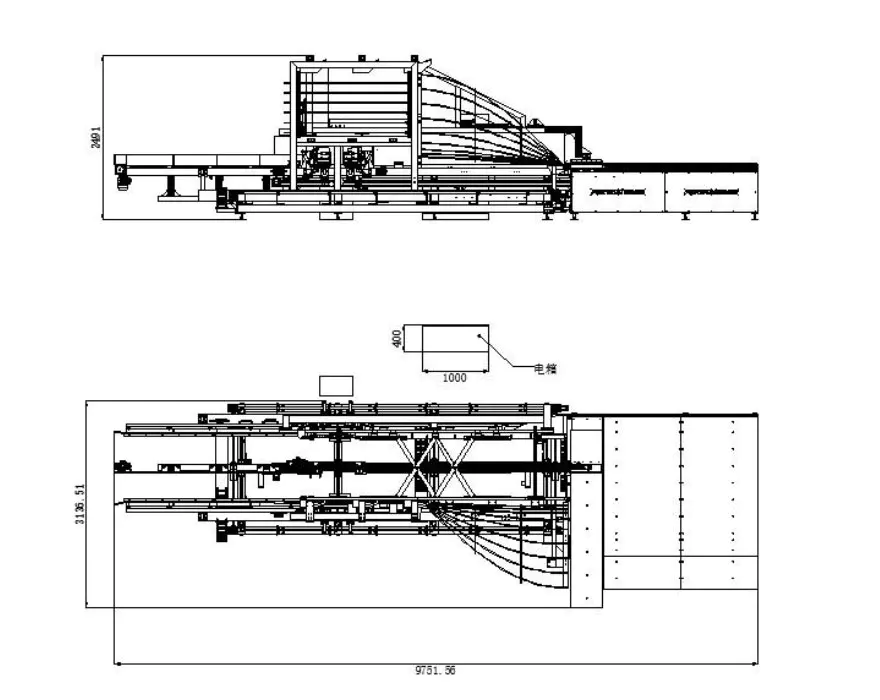

तीन दृश्य (अनिश्चित किनभने मापदण्ड अनुसार आकार परिवर्तन)

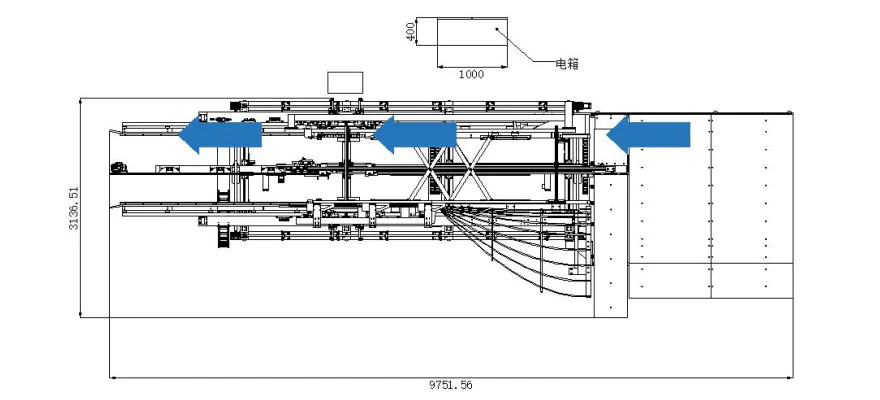

उत्पादन प्रक्रिया मोडको योजनाबद्ध रेखाचित्र (आकारको कारण अनिश्चित मापदण्ड अनुसार परिवर्तन)
