एकीकृत बुद्धिमान मापन स्टेशन

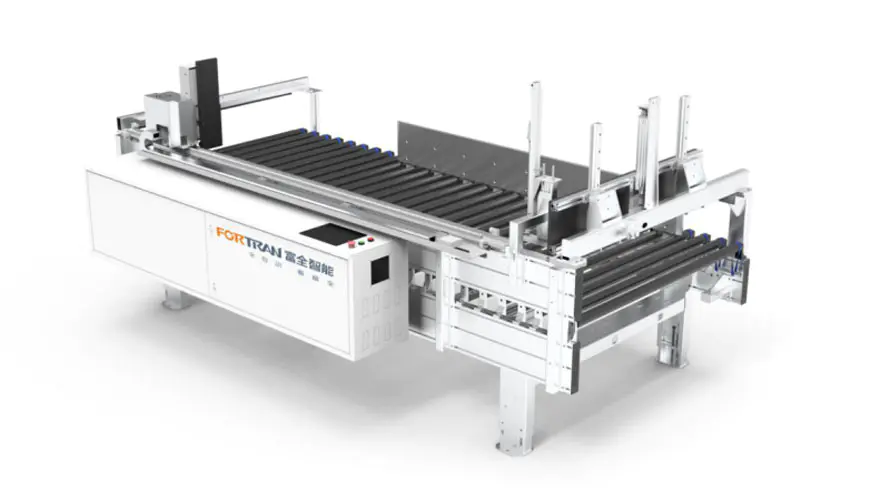

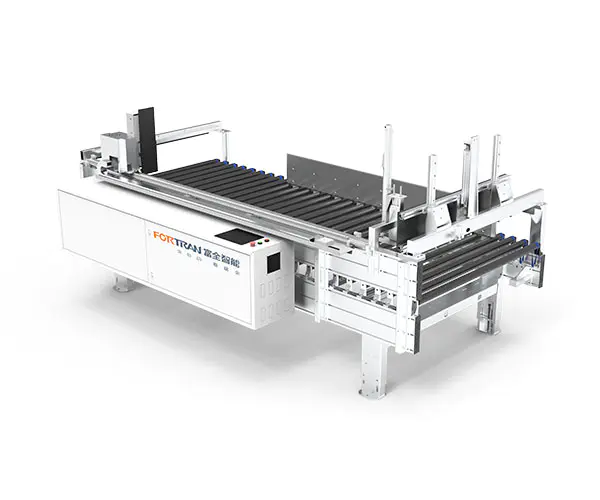

समग्र मेसिन छवि

उपकरण प्यारामिटरहरू

समग्र आयामL*W*H(मिमी)	उपकरण तौल (किग्रा)	लोड क्षमता मापन (kg/㎡)	कुल शक्ति (kW)	मापन शुद्धता (mm)	Workbench उचाइ (mm)
3500*1960*1800	800	50	2.25	± ०.५	८००±५०

मापन प्यारामिटरहरू

बोर्ड लम्बाइ प्रशोधन दायरा L (mm)	बोर्ड चौडाइ प्रशोधन दायरा W (mm)	बोर्ड मोटाई प्रशोधन दायरा H (mm)	दक्षता मापन (समय/मिनेट)	प्रसारण गति (मि/मिनेट)
350-2800	200-1200	१८-२५०	४-६	०-३५ (फ्रिक्वेन्सी रूपान्तरण समायोज्य)

1. खुट्टा काटिएको छ र लेजर द्वारा ड्रिल गरिएको छ, सटीक प्वाल स्थिति सुनिश्चित गर्दै। तिनीहरू सही कोणहरूको लागि सीएनसी झुकाउने मेसिनद्वारा झुकेका छन्।
2. खुट्टाहरू समतल सतहहरूसँग चिसो-रोल्ड अचार स्टिल प्लेटहरू बनाइन्छ। शट ब्लास्टिङ र स्यान्डब्लास्टिङ पछि, तिनीहरू बलियो जंग प्रतिरोधको लागि स्प्रे-लेपित छन्।
3. खुट्टाले चल समायोज्य फुट कपहरू अपनाउने, जमिन समतलतामा बलियो अनुकूलन क्षमता प्रदान गर्दै।
4. हट-डिप ग्याल्भेनाइज्ड रोलरहरू इटालियन आयातित होजहरूले ढाकिएका छन्, घर्षणको कारणले वर्कपीसको सतहमा खरोंचहरू रोक्न र अक्षुण्ण वर्कपीस सतहहरू सुनिश्चित गर्दै।
5. लोचदार बेल्ट ड्राइभले सञ्चालनको समयमा कम आवाज उत्पादन गर्दछ। लोचदार बेल्ट उच्च कठोरता र एक लामो सेवा जीवन छ।
6. दुबै स्टपर्स र ब्याकिङ प्लेटहरू कम्प्याक्ट ल्यामिनेटबाट बनेका हुन्छन्, र समर्थन गर्ने प्लेटहरू चिल्लो पीई प्लेटहरूबाट बनेका हुन्छन्, जसले गर्दा कम घर्षण प्रतिरोध हुन्छ।
7. एकीकृत लम्बाइ र चौडाइ मापन डिजाइनले भुइँ ठाउँ कम गर्छ।
8. स्वचालित नियन्त्रणले उच्च सटीकता, उच्च दक्षता, र कम विफलता दरको साथ मापन सक्षम गर्दछ।

9. मेकानिकल पोजिसनिङ यन्त्रको गाइड रेलले उच्च परिशुद्धता, कम कम्पन र लामो सेवा जीवनको विशेषता सहित हाइविन गाइड रेललाई अपनाउछ। प्रसारणले द्रुत गति र उच्च परिशुद्धताको लागि गियर र र्याक प्रयोग गर्दछ। स्थिति सटीकता, दक्षता, गति, उच्च टोक़, र सानो आकार सुनिश्चित गर्दै सर्वो मोटर अपनाउछ।

एकीकृत बुद्धिमानी मापन स्टेशन मुख्यतया प्याकेजिङ अघि बोर्ड को प्रत्येक प्याकेज को स्ट्याकिंग लम्बाइ, चौडाई, र मोटाई मापन गर्न प्रयोग गरिन्छ। यसले पहिले लम्बाइ, त्यसपछि चौडाइ, र अन्तमा उचाइ, द्रुत गति, सानो भुइँ ठाउँ, र उच्च दक्षताको साथ मापन गर्दछ। यसले फराकिलो र बाक्लो एल्युमिनियम प्रोफाइल फ्रेम अपनाउँछ, जुन सुरुचिपूर्ण छ र उत्कृष्ट स्थिरता छ।

क्रम संख्या	नाम	सुविधा	मोड्युल

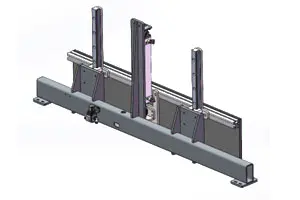

1	लम्बाइ मापन चल बीम विधानसभा	उच्च परिशुद्धता सर्वो मोटरले ग्रहीय रिड्यूसर मार्फत पावर पठाउँछ, उच्च टर्क, कम आवाज, र स्थिर शक्ति प्रदान गर्दछ। पावर सिंक्रोनस शाफ्ट र गियर्स मार्फत सम्पूर्ण संयन्त्रको द्रुत गतिलाई महसुस गर्न प्रसारित हुन्छ, जसले गर्दा दक्षतामा सुधार हुन्छ।
2	लम्बाइ-मापन निश्चित प्लेट असेंबली	यो अन्त मापन सन्दर्भ प्लेट को रूप मा कार्य गर्दछ। ब्याफललाई ठाडो लिफ्टिङका ​​लागि एयर सिलिन्डरद्वारा सञ्चालित गरिएको छ र Hiwin सटीक गाइड रेलहरूको मद्दतले छिटो र स्थिर रैखिक आन्दोलन प्राप्त गर्दछ।

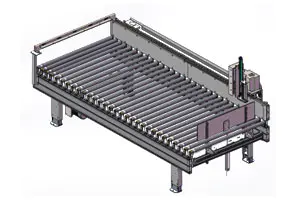

3	रोलर कन्वेयर फ्रेम मापन	रोलरहरूले चिकनी र उज्यालो सतहहरू र उच्च घर्षणको साथ इटालियन आयातित रबर-कभर रोलरहरू अपनाउँछन्, प्याकेजहरूको पूर्ण रूपमा स्थिर सन्देश सुनिश्चित गर्दै र स्लाइडिंग घर्षणको सम्भावनालाई धेरै कम गर्दछ। समग्र उपस्थिति र फ्रेम कठोरता सुनिश्चित गर्न तिनीहरू शट ब्लास्टिङ र स्प्रे कोटिंगको अधीनमा छन्।

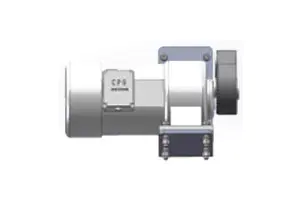

4	रोलर मोटर विधानसभा	स्थायित्वको लागि आयातित गियर मोटरहरू प्रयोग गर्दछ। शक्ति स्थिर रूपमा सिंक्रोनस पुलीहरू र सिंक्रोनस बेल्टहरू मार्फत रोलरहरूमा प्रसारित हुन्छ।

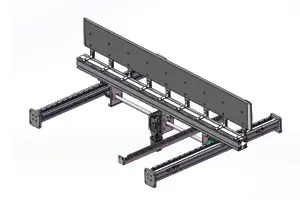

5	चौडाइ-मापन खण्ड मापन शक्ति संयन्त्र	तेर्सो पावर प्रणालीले प्रसारण प्रणालीको स्थिरता सुनिश्चित गर्न सटीक रिड्यूसरसँग जोडिएको उच्च परिशुद्धता सर्वो मोटर अपनाउँछ।

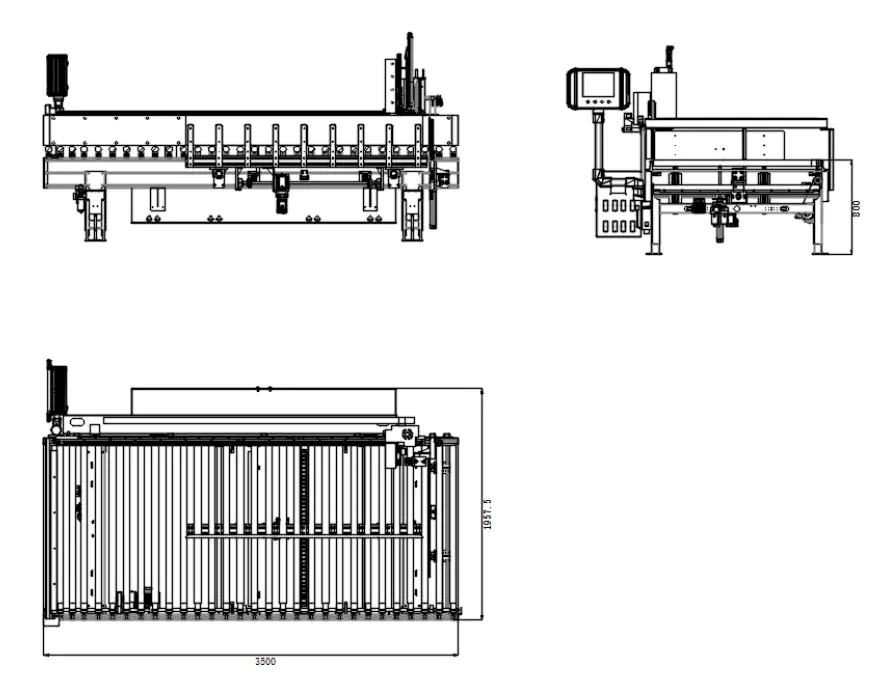

तीन-दृश्य रेखाचित्रहरू
