प्रो स्वचालित बक्स बन्द मिसिन

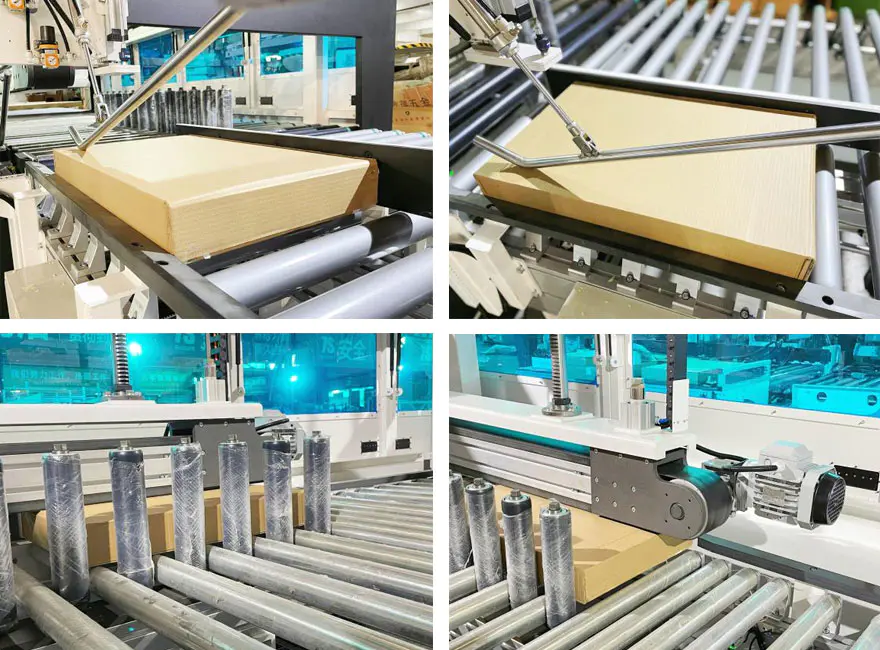

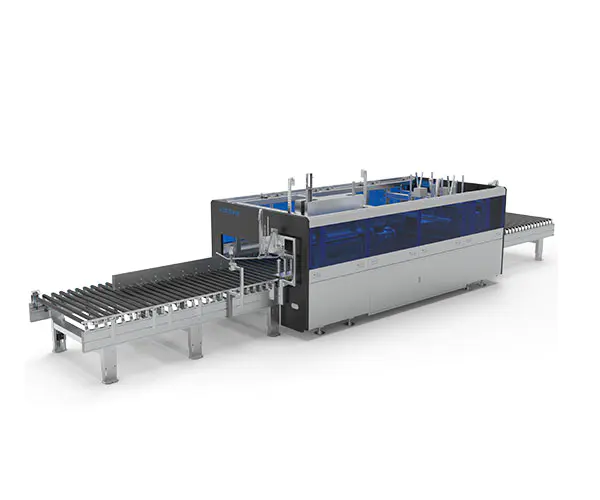

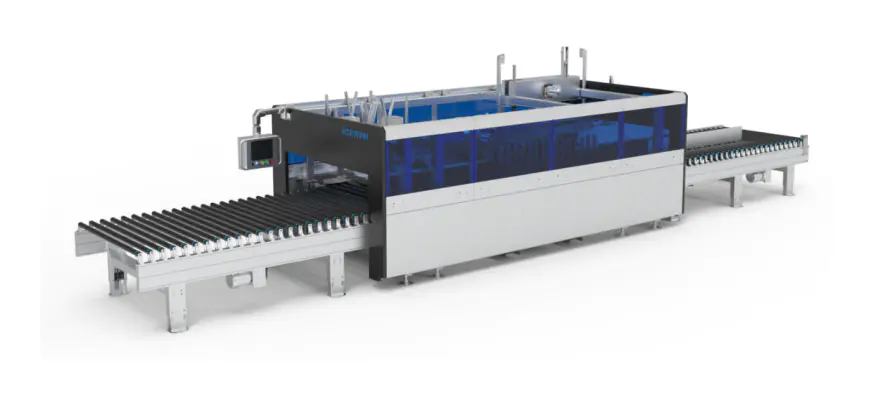

मेसिन छवि

मेसिन विनिर्देशहरू

आयामहरू L*W*H(मिमी)	मेसिन स्व-वजन (किग्रा)	विद्युत आपूर्ति (kW)	ढुवानी भार (केजी)	काम गर्ने उचाइ (मिमी)
10200*2200*2260	लगभग 3200kg	9	50	८००±५०

प्रशोधन प्यारामिटरहरू

कार्टन प्रशोधन लम्बाइ (मिमी)	कार्टन प्रशोधन चौडाई (मिमी)	कार्टन प्रशोधन उचाइ (मिमी)	सील दक्षता (चक्र/मिनेट)	नालीदार कागजको मोटाई (मिमी)
३००-२९००	200-1200	(काठको प्यानल मोटाई १८) २०-२८०	४-८	2.5-6

1. कोर कम्पोनेन्टहरू: ईभा छिटो सुकाउने तातो पग्लने ग्लु मेसिन; सर्वो मोटर; ग्रह घटाउने; लेजर रेंजफाइन्डर; सिंक्रोनस बेल्ट; तकिया ब्लक असर; चर आवृत्ति मोटर; कीरा गियर रिड्यूसर;
2. कन्भेइङ रोलरहरूले आयातित PVC रबर आस्तीनहरू प्रयोग गर्छन्, जुन दुवै लचिलो र टिकाउ हुन्छन्;
3. केस सीलरको रैखिक संयन्त्र सटीक रैखिक गाइडहरूद्वारा निर्देशित छ, उच्च विश्वसनीयता र स्थायित्व सुनिश्चित गर्दै;
4. क्ल्याम्पहरू र ग्लु गनहरूको लागि शक्ति उच्च परिशुद्धता सर्वो मोटरहरू द्वारा प्रदान गरिएको छ, जुन नियन्त्रण गर्न र उपकरणको सटीकता बढाउन सजिलो छ;
5. मेसिनलाई स्ट्यान्डअलोन इकाईको रूपमा प्रयोग गर्न सकिन्छ वा बहुमुखी र लचिलो उपयोग विकल्पहरू प्रदान गर्दै, अनुकूलन गृह प्याकेजिङ्ग लाइनसँग एकीकृत गर्न सकिन्छ।

1. प्रयोग
A. यो प्रो स्वचालित बक्स बन्द गर्ने मेसिन उच्च-अन्तको फर्नीचर प्याकेजिङ्ग बक्सहरू सील गर्न प्रयोग गरिन्छ।
B. यो उपकरण M/A-0410 र M/A-0419 मोडेलहरूको कार्टुनहरू सील गर्न प्रयोग गरिन्छ।
C. कार्टनको तल्लो भाग पहिले टाँसिएको हुन्छ, त्यसपछि प्याकेज गर्नुपर्ने वस्तुहरू र प्याडिङ सामग्रीहरू भित्र राखिन्छन्, त्यसपछि मेसिन सील गरिन्छ।

2. सामान्य कार्य सिद्धान्त

सम्पूर्ण उपकरणलाई पाँच भागमा विभाजन गरिएको छ: नाप्ने मेसिन खण्ड, फिडिङ बफर मेसिन खण्ड, टनेल सिलर खण्ड, ट्रान्जिसन मेसिन खण्ड, र पुशर सीलर खण्ड।

A. सञ्चालनको क्रममा, प्याकेज गरिएका कार्टनहरू, भित्र भरिएका वस्तुहरू सहित, सन्दर्भ किनाराको साथ मापन गर्ने मेसिन खण्डबाट प्रविष्ट गर्नुहोस्। प्रवेशद्वारमा रहेको चौडाइ सेन्सरले दफ़्तीको चौडाइलाई लगभग मापन गर्छ। जब कार्टन नाप्ने मेसिन खण्डको अन्त्यमा पुग्छ, यो एक बाफल उपकरण द्वारा रोकिन्छ। सक्रिय क्ल्याम्प उपकरणले दफ्तीको चौडाइलाई सही रूपमा मापन गर्दछ, र उच्च-दबाव प्लेट उपकरणले दफ़्तीको उचाइ सही रूपमा नाप्छ। त्यस पछि, कार्टन नाप्ने मेसिन खण्डबाट फिडिङ बफर मेसिन खण्ड मार्फत सुरुङ सिलर खण्डको प्रवेशद्वारमा सर्छ।

B. जब दफ़्ती टनेल सीलर खण्डमा प्रवेश गर्छ, प्रवेशद्वारमा रहेको ग्लु बन्दुकले कार्टनको लम्बाइमा तातो पग्लने टाँसिएको हुन्छ। त्यसपछि यो सिलिङ च्यानल मार्फत जान्छ, जसमा फोल्डिङ रड असेम्ब्ली, प्रेसिङ मेकानिज्म, साइड बेल्ट मेकानिजम, र काउन्टरवेट बेल्ट मेकानिज्म हुन्छ—लामो साइडको सील पूरा गर्ने।

C. कार्टन, यसको लामो छेउमा सिल गरिएको, ट्रान्जिसन मेसिन खण्डमा सर्छ र पुशर सीलर खण्डको प्रवेशद्वारमा अगाडिको बाफल उपकरणद्वारा रोकिन्छ। पहिलो छोटो छेउलाई स्प्रेइङ यन्त्र, फ्रन्ट प्रेसिङ प्लेट डिभाइस, र फ्रन्ट सिलिङ प्लेट डिभाइसद्वारा टाँसिएको र सिल गरिन्छ। पहिलो छोटो साइड सिल गरिसकेपछि, कार्टन पुशर सीलर सेक्सनमा प्रवेश गर्छ र पछाडि सर्छ, जहाँ यसलाई पछाडिको बाफल उपकरणद्वारा रोकिन्छ। दोस्रो छोटो छेउमा स्प्रेइङ यन्त्र, रियर प्रेसिङ प्लेट डिभाइस, र रियर सीलिङ प्लेट यन्त्रद्वारा टाँसिएको र सिल गरिन्छ। यस बिन्दुमा, कार्टनको सम्पूर्ण सील प्रक्रिया पूरा भयो, र यो पुशर सीलर सेक्सनबाट रोल आउट हुन्छ।

D. बक्सको चौडाइ पहिचान गर्ने यो कार्टन सील गर्ने विधिले फिडिङ प्रक्रियाको क्रममा बाकसका आयामहरू इनपुट नगरी प्रभावकारी रूपमा विभिन्न साइजका कार्टनहरूलाई सील गर्न सक्छ।

E. समान आयामहरूसँग कार्टनहरूको ब्याच सीलको लागि, उपकरणले ब्याच मोडमा स्विच गर्न सक्छ। पहिलो कार्टनको चौडाइ मापन गरिसकेपछि र यो मान सम्पूर्ण शृङ्खलामा लागू गरेपछि, टनेल सिलर खण्डले च्यानलको आकार समायोजन गर्छ र यसलाई अपरिवर्तित राख्छ, जसले गर्दा सील गर्ने क्षमतामा सुधार हुन्छ। अधिकतम दर प्रति मिनेट 8 प्याकेज सम्म पुग्न सक्छ।

कार्यात्मक संरचना

छैन।	वस्तु	सुविधा
1	अगाडि खण्ड फिडर	प्याकेजहरूको फिडिङ प्रकार्य प्राप्त गर्नुहोस्, छिटो, सही, र कुशलतापूर्वक तोकिएको स्थानहरूमा प्याकेजहरू डेलिभर गर्नुहोस्। मुख्य बीम कार्बन स्टिलले बनेको छ र प्लास्टिकले लेपित छ। प्याकेजहरू सही रूपमा पङ्क्तिबद्ध छन् भनेर सुनिश्चित गर्न, प्याकेजहरूलाई स्थितिमा मार्गदर्शन गर्न एक निश्चित मार्गदर्शन र पङ्क्तिबद्ध संयन्त्र प्रयोग गरिन्छ।
2	उचाइ नाप्ने यन्त्र	इलेक्ट्रोनिक स्केल सेन्सरहरू र वायमेटिक सिलिन्डरहरू मार्फत प्याकेजहरूको उचाइ मापन गर्न एल्युमिनियम प्रेसिङ ब्लकहरू प्रयोग गरिन्छ, र त्यसपछि डाटा फिर्ता पठाइन्छ।
3	कभर	उपकरणको सौन्दर्य अपील बृद्धि गर्दै सुरक्षाको एक निश्चित डिग्री पनि प्रदान गर्दै, समग्र संरचना मुख्यतया प्लास्टिकको लेपित कार्बन स्टिल प्लेटहरूबाट बनेको हुन्छ। यसलाई विशेष एल्युमिनियम प्रोफाइलहरू र रोयल नीलो एक्रिलिक प्यानलहरूसँग थप परिष्कृत गरिएको छ।
4	र्याक	मेसिनको फ्रेमलाई आयताकार ट्युबहरू र स्टिल प्लेटहरू वेल्डिङ गरेर परिशुद्धता मेसिनिङद्वारा बनाइन्छ। यसले उच्च असेंबली शुद्धता र परिचालन परिशुद्धता सुनिश्चित गर्दछ, लामो सेवा जीवन र उपकरणको राम्रो स्थिरताको ग्यारेन्टी गर्दछ।
5	ग्रंथि यन्त्र	प्रभावकारी रूपमा कार्टनको शीर्ष कभरलाई समात्छ, त्यसपछिको सील प्रक्रियाको लागि तयारी गर्दै।
6	अगाडि र रियर बाफल्स	प्याकेज स्थिति प्राप्त गर्दछ। रैखिक बियरिङहरू, क्रोम-प्लेटेड शाफ्टहरूसँग संयोजनमा, रैखिक मार्गदर्शन प्रदान गर्दछ। बहु-चरण वायवीय सिलिन्डरहरू अलग रूपमा नियन्त्रण गरिन्छ र, ग्लुइङ् प्रणालीको संयोजनमा, दुई-चरण उचाइ समायोजन प्राप्त गर्नुहोस्। यसले ग्लुइङ प्रक्रियाको गुणस्तर दुवै सुनिश्चित गर्दछ र प्याकेजलाई सही स्थितिको लागि विशेष स्थितिमा प्रभावकारी रूपमा राख्छ।
7	चौडाइ मापन उपकरण	तेर्सो पावर प्रणालीले प्रसारण प्रणालीको स्थिरता सुनिश्चित गर्न रिड्यूसरहरूसँग संयोजनमा उच्च-सटीक मोटरहरू प्रयोग गर्दछ। यो मुख्य रूपमा सील कार्य पूरा गर्न कार्टनको शीर्ष फ्ल्याप तल तह गर्न जिम्मेवार छ। मेकानिजमले प्रत्यक्ष रैखिक गतिमा रैखिक गाइडहरू प्रयोग गर्दछ, वायवीय सिलिन्डरहरू र धेरै गति नियन्त्रण भल्भहरूद्वारा प्रदान गरिएको शक्तिको साथ हावा सर्किटलाई द्रुत र स्थिर सञ्चालन प्राप्त गर्नको लागि।
8	डबल सिलिन्डर पुशिंग प्लेट मेकानिकल भागहरू	यो मुख्य रूपमा सील कार्य पूरा गर्न कार्टनको शीर्ष फ्ल्याप तल तह गर्न जिम्मेवार छ। संयन्त्रले प्रत्यक्ष रैखिक गतिको लागि रैखिक गाइडहरू प्रयोग गर्दछ, वायवीय सिलिन्डरहरूद्वारा संचालित र द्रुत र स्थिर सञ्चालन प्राप्त गर्न एयर सर्किटमा बहु गति नियन्त्रण भल्भहरूद्वारा विनियमित।
9	ग्रंथि संयन्त्र	प्याकेजलाई सार्नबाट रोक्नको लागि कार्टनको शीर्ष कभर सुरक्षित गर्न यो मुख्य रूपमा जिम्मेवार छ। मेकानिजमले प्रत्यक्ष रैखिक गतिमा रैखिक गाइडहरू प्रयोग गर्दछ, र वायमेटिक सिलिन्डरको विलक्षण डिजाइनले प्याकेजको राम्रो स्थिरीकरण प्रदान गर्दछ।
10	छोटो किनारा चिपकने स्प्रेइ प्रणाली	गाइड रेल रेखीय रूपमा सम्पूर्ण संयन्त्रलाई अगाडि र पछाडि निर्देशित गर्न जिम्मेवार छ। एक उच्च परिशुद्धता सर्वो मोटरले एक स्थिर शक्ति स्रोत प्रदान गर्दछ, र ग्रह रिड्यूसर को एक प्रसिद्ध घरेलु ब्रान्ड को प्रयोगले थप विश्वसनीय दीर्घकालीन पावर उत्पादन सुनिश्चित गर्दछ। रैखिक गाइडलाई उल्टो स्थितिमा स्थापना गरिएको छ यसलाई ग्लुको साथ स्प्रे हुनबाट रोक्न, सफा र स्थिर मार्गदर्शन सुनिश्चित गर्दै।
11	रियर डिस्चार्ज मेसिन	प्याकेज डिस्चार्जको प्रकार्य प्राप्त गर्न, छिटो, सही र कुशलतापूर्वक प्याकेज डेलिभर गर्न एक दोहोरो-चरण शक्ति प्रणाली प्रयोग गरिन्छ। मुख्य बीम कार्बन स्टिलले बनेको छ र प्लास्टिकले लेपित छ।
12	गोंद मेसिन प्रणाली	इभा छिटो सुकाउने तातो पिघल ग्लु मेसिनले लगातार र बीच-बीचमा ग्लु स्प्रेइङ दुवै हासिल गर्न सक्छ। यो पूर्ण रूपमा कार्यात्मक, सेटअप गर्न सजिलो र सञ्चालन गर्न सुविधाजनक छ।
13	डाउन थिच्ने संयन्त्र	सर्वो मोटरले रिड्यूसरलाई लिफ्ट घुमाउन ड्राइभ गर्दछ, सटीक ठाडो स्थिति प्राप्त गर्दै। वायमेटिक सिलिन्डरहरू वजन कम गर्न र प्याकेज कम्प्याक्ट गर्न प्रयोग गरिन्छ, स्थिर र सहज अगाडि आन्दोलन सुनिश्चित गर्दै।
14	पार्श्व दबाव समूह	वायमेटिक सिलिन्डर र रैखिक गाइडहरू स्थितिमा भित्र र बाहिर जान्छन् र कार्डबोर्ड थिच्छन्। टेफ्लोन सामग्रीले ग्लुलाई टाँसिनबाट रोक्छ, कार्डबोर्डको राम्रो कम्प्रेसन सुनिश्चित गर्दछ।
15	साइड समर्थन विधानसभा	सर्वो मोटरले गियरहरू घुमाउन रिड्यूसरलाई ड्राइभ गर्छ, रैखिक गाइडहरूले प्रसारण प्रदान गर्दछ, सटीक साइड पोजिसनिङ प्राप्त गर्दछ। साइड पङ्क्तिबद्ध सेक्सनले लगातार गति सुनिश्चित गर्न टेफ्लोन रोलरहरू प्रयोग गर्दछ।
16	मध्य खण्ड सील भाग	मिडल सेक्शन रोलर ट्रान्समिसनले डुअल-स्टेज पावर सिस्टम प्रयोग गर्छ, जसले प्याकेज फिडिङको दक्षतामा सुधार गर्छ र पर्खिने स्थानहरूको दूरी घटाउँछ।

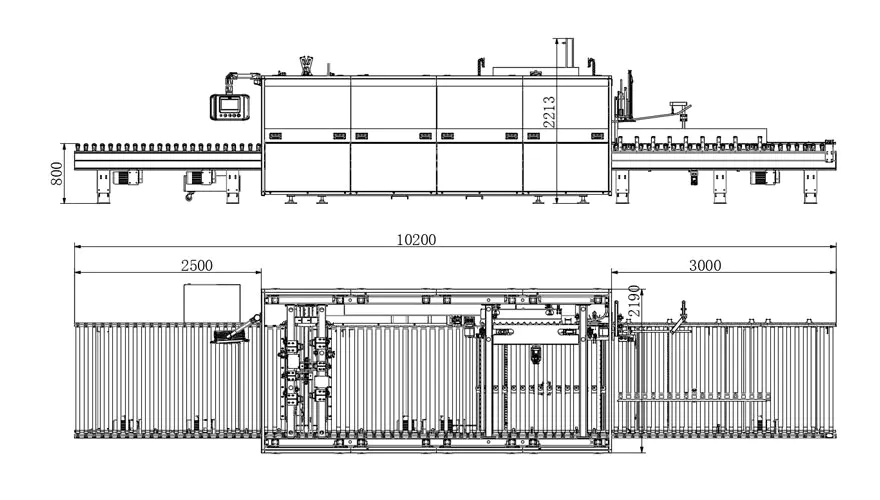

तीन-दृश्य रेखाचित्रहरू

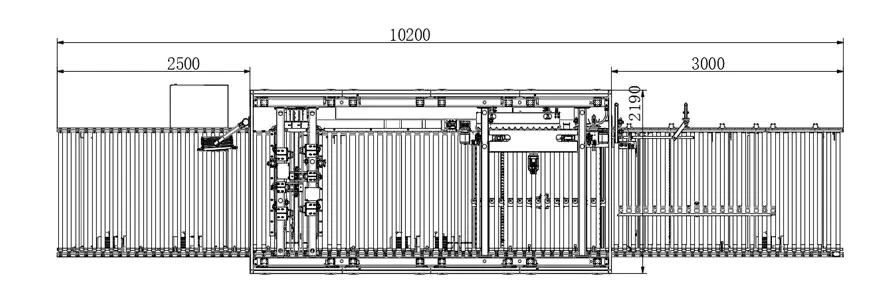

उत्पादन प्रक्रिया मोडको योजनाबद्ध रेखाचित्र

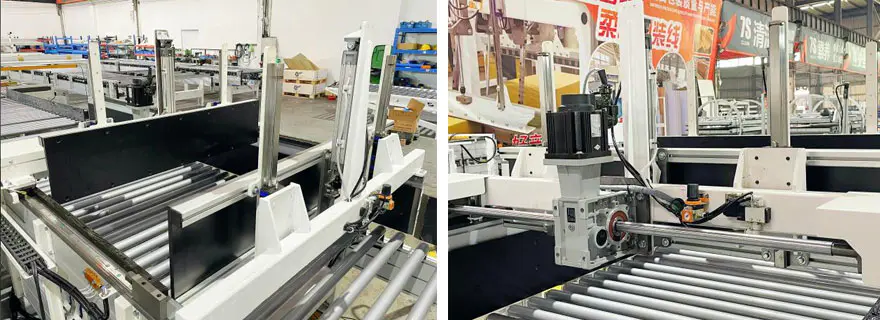

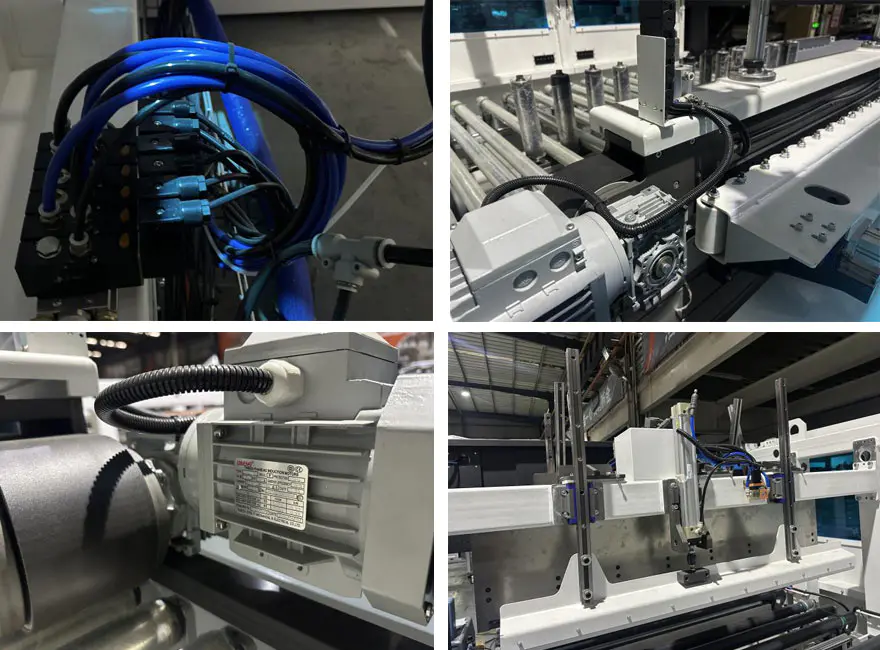

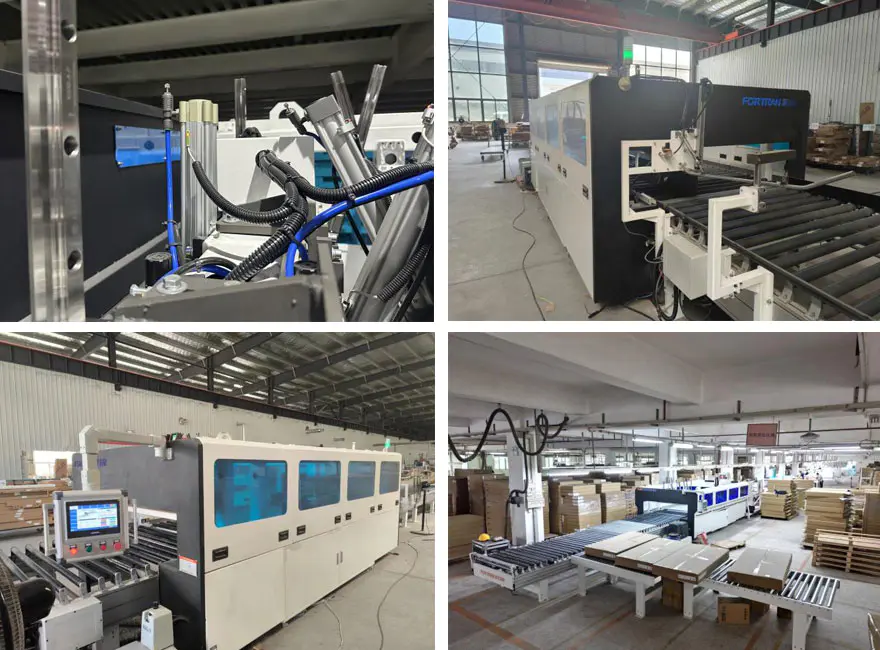

विस्तृत छविहरू

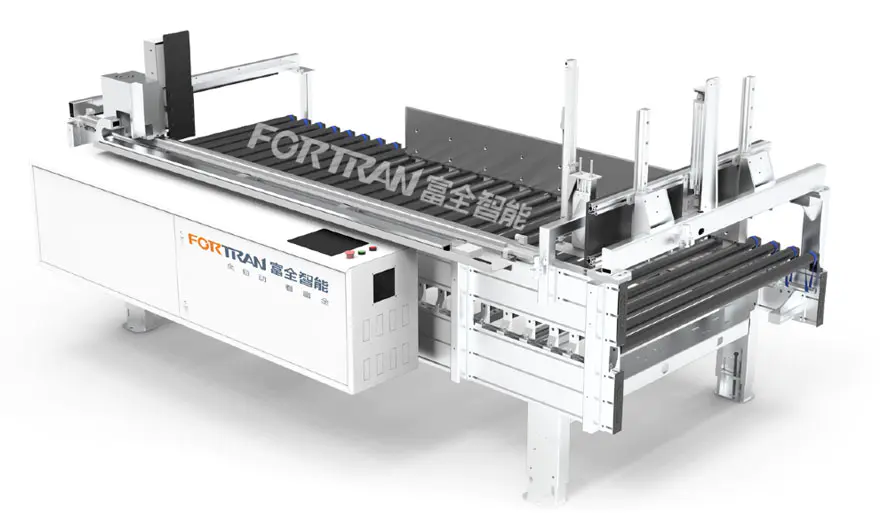

मापन स्टेशन

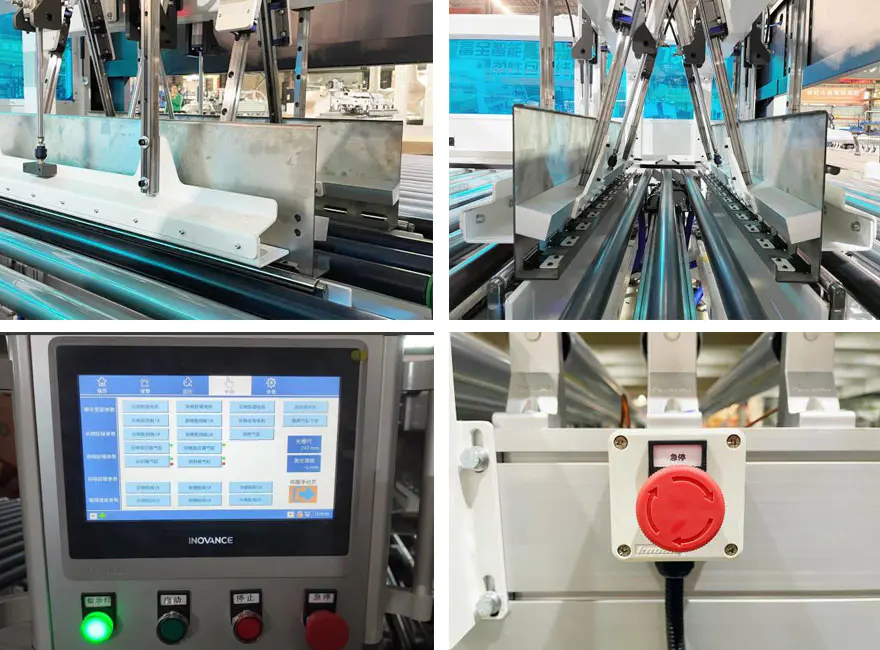

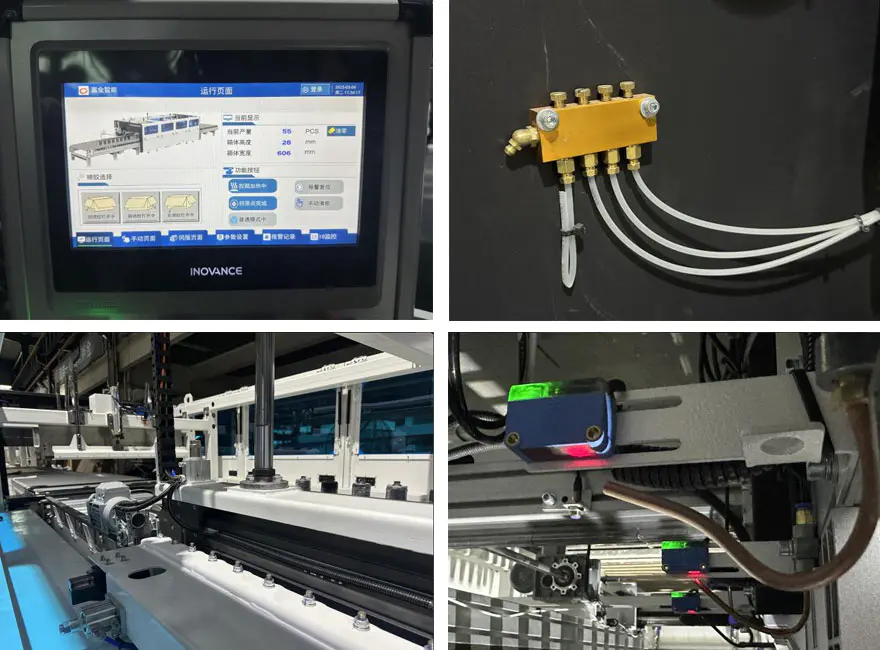

विस्तृत छविहरू

पहिरन योग्य पार्ट्स र उपभोग्य वस्तुहरूको सूची

1. लगाउन मिल्ने भागहरु सूची

छैन।	वस्तु	निर्दिष्टीकरणहरू	Q'ty सिफारिस गर्नुभयो	U8 नम्बर
1	PTEE रोलर	BZ-LFXJ-01-03-01-01	2
2	M16 डबल-एन्ड स्टड	BZ-FXJ-G-015	2
3	Teflon दबाव चक्र		4
4	बेल्ट थिच्दै (डुअल-गाइड प्रकार)	95-L3990 (मोटाई 3)	1
5	साइड पङ्क्तिबद्ध बेल्ट (ट्रिपल-गाइड प्रकार)	195-L3742 (मोटाई 3)	1
6	लोचदार बेल्ट पट्टी	३९२*२०*१.५	15
7	दबाव कम गर्ने वाल्व	GR20008F1	1
8	इनलेट थ्रोटल भल्भ	PSL8-02A	1
9	फ्लोटिंग संयुक्त	F-M16X125F	4
10	सिलिन्डर	SAI 50X350S	1
11	सिलिन्डर	SAI50x300S	1
12	स्लाइडर	HGW30CC	1
13	रैखिक असर माउन्टिंग कोष्ठक	LHBBW20	1
14	स्टिल-कोर विभाजित सिंक्रोनस बेल्ट	S8M-3984-25(खुला)	1
15	स्लाइडर	HGH25CA	1
16	स्टील-कोर सिमलेस सिंक्रोनस बेल्ट	30-S8M-800	1
17	स्टील-कोर सिमलेस सिंक्रोनस बेल्ट	30-S8M-872	1
18	चुम्बकीय स्विच	HX-31R-2M	2
19	Solenoid वाल्व	4V210-08B	3
20	रबर झटका अवशोषक	SE-15 (नीलो)	3
21	प्लग-इन रिले	RXM4LB2BD	1
22	रिले आधार	RXZE1M4C	1
23	रिले	RXT-F01	3
24	निकटता स्विच	IME08-02BPOZT0S	1

2. उपभोग्य वस्तुहरूको सूची

छैन।	वस्तु	निर्दिष्टीकरणहरू	Q'ty सिफारिस गर्नुभयो	U8 नम्बर
1	मुख्य एकाइ फिल्टर जाल	133272	1
2	घाँटी ग्यास्केट	127028	6
3	स्प्रे बन्दूक फिल्टर जाल	126150	3
4	AX नोजल मोड्युल	167400	6
5	24V सोलेनोइड भल्भ	150236	6
6	नोजल ग्यास्केट	100368	12
7	स्टील कन्ड्युट ग्यास्केट	107332	6
8	दायाँ-कोण नोजल ०.५ मिमी	130897	4
9	सुई	500661	1
10	पिस्टन पम्प मर्मत किट	112757	1
11	AX नोजल मर्मत किट	167414	6
12	ब्याकफ्लो भल्भ किट	163008	1
