स्वचालित हाई स्पीड पेपर काट्ने मेसिन

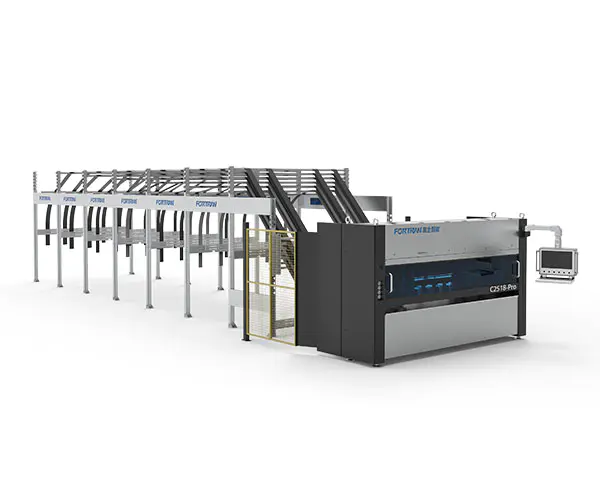

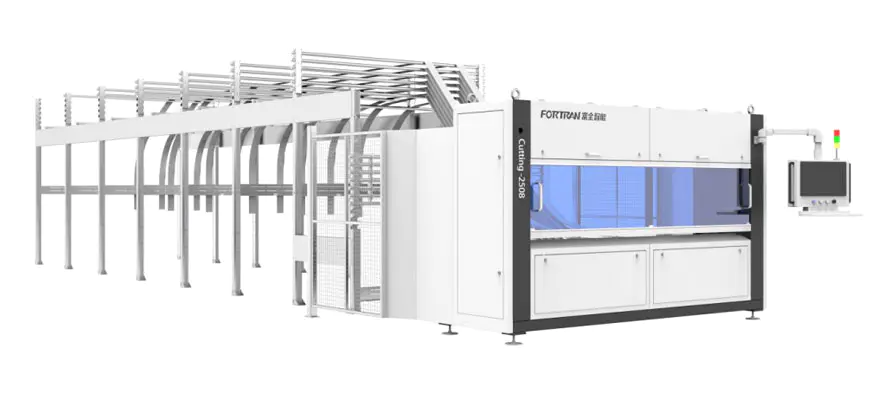

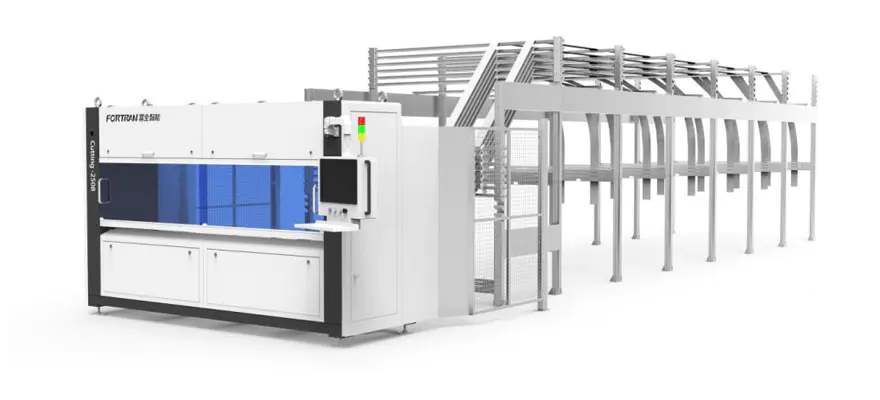

मेसिन छवि

मेसिन विनिर्देशहरू

आयामहरू L*W*H(मिमी)	आधारभूत विनिर्देशहरू	बिजुली आपूर्ति (kW)	काट्ने गति (मि/मिनेट)	काम गर्ने उचाइ (मिमी)
14750*4040*3000	11 ठाडो + 1 तेर्सो चक्कु, पूर्ण-सर्वो नियन्त्रण, 6 पत्रिकाहरु संग	5.8	०-१२०	850

प्रशोधन प्यारामिटरहरू

न्यूनतम काट्ने लम्बाइ एल (मिमी)	अधिकतम काट्ने चौडाइ W (मिमी)	नालीदार कागज H (मिमी) को लागि काट्ने मोटाई	अनुदैर्ध्य ब्लेड स्पेसिङ प्रेसिजन (मिमी)	दक्षता (पीसीएस/मिनेट)
300	2550	२-७	±१.५	०-१२

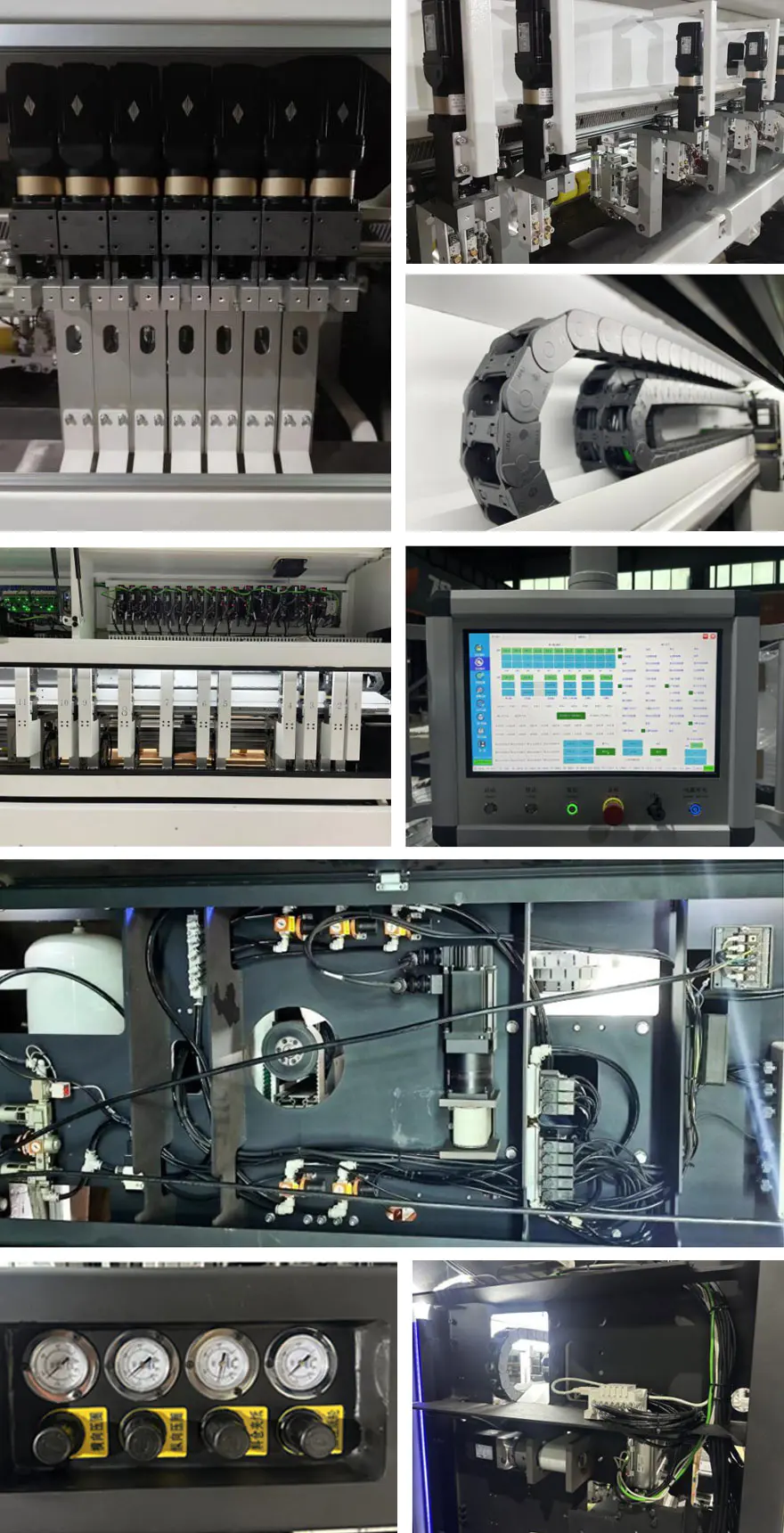

कार्यहरूको सामान्य विवरण

स्वचालित हाई स्पीड पेपर काट्ने मेसिनलाई फोल्डिङ कार्टन उत्पादन गर्न नालीदार कागज र एकल पानाको निरन्तर स्थिर-लम्बाइ प्रशोधन गर्न प्रयोग गरिन्छ। मेसिनले दुवैमा क्रिजिङ कार्य गर्दछ। नालीदार कागजमा अनुप्रस्थ र अनुदैर्ध्य दिशाहरू, विरामी काट्ने, र काटन प्रशोधन। स्थिर-लम्बाइ काट्ने दुवै ठूलो उत्पादन र अनुकूलित गर्न अनुमति दिन्छ। उत्पादन। मेसिनलाई स्ट्यान्डअलोन इकाईको रूपमा वा प्याकेजिङ लाइनको प्रारम्भिक भागको रूपमा प्रयोग गर्न सकिन्छ।

छैन।	वस्तु	सुविधाहरू
1	कागज भण्डारण र्याक	कागज भण्डारण र्याक एसिड-धोइएको स्टील प्लेटहरूबाट बनेको छ र प्रशोधन गरिएको छ झुकाउने। यो एक साधारण संरचना, भरपर्दो निर्माण सुविधा, र चिसो संग उपचार गरिन्छ गैल्वनाइजेशन, एक आकर्षक उपस्थिति र उत्कृष्ट जंग प्रतिरोधको परिणामस्वरूप। मानक कन्फिगरेसनमा 6 कागज भण्डारण डिब्बाहरू समावेश छन्, जुन हुन सक्छ विभिन्न ग्राहक आवश्यकता अनुसार समायोजित, उच्च लचिलोपन र बलियो प्रस्ताव अनुकूलन क्षमता।
2	फ्रेम संरचना	फ्रेम आयताकार स्टील वेल्डिंग पछि सटीक मेशिन द्वारा निर्मित छ ट्यूब र स्टील प्लेटहरू। यसले उच्च असेंबली शुद्धता र परिचालन परिशुद्धता सुनिश्चित गर्दछ, लामो सेवा जीवन र उपकरणको उत्कृष्ट स्थिरताको ग्यारेन्टी गर्दछ।
3	ड्राइभ संयन्त्र	फिड प्रेशर रोलर PU सामग्रीबाट बनेको छ, जसमा उज्यालो र आकर्षक सतह छ उच्च घर्षण संग। यसले प्रभावकारी रूपमा पेपरबोर्ड ढुवानीको विश्वसनीयता बढाउँछ। यसैबीच, कर्षण ड्रम जर्मनीबाट आयात गरिएको छ र अत्यधिक टिकाऊ छ।
4	क्रस-काटन संरचना	शक्ति एक उच्च परिशुद्धता सर्वो मोटर द्वारा एक रेड्यूसर संग संयुक्त प्रदान गरिएको छ र एक सिंक्रोनस व्हील मेकानिज्म, जसले उच्च हासिल गर्दछ

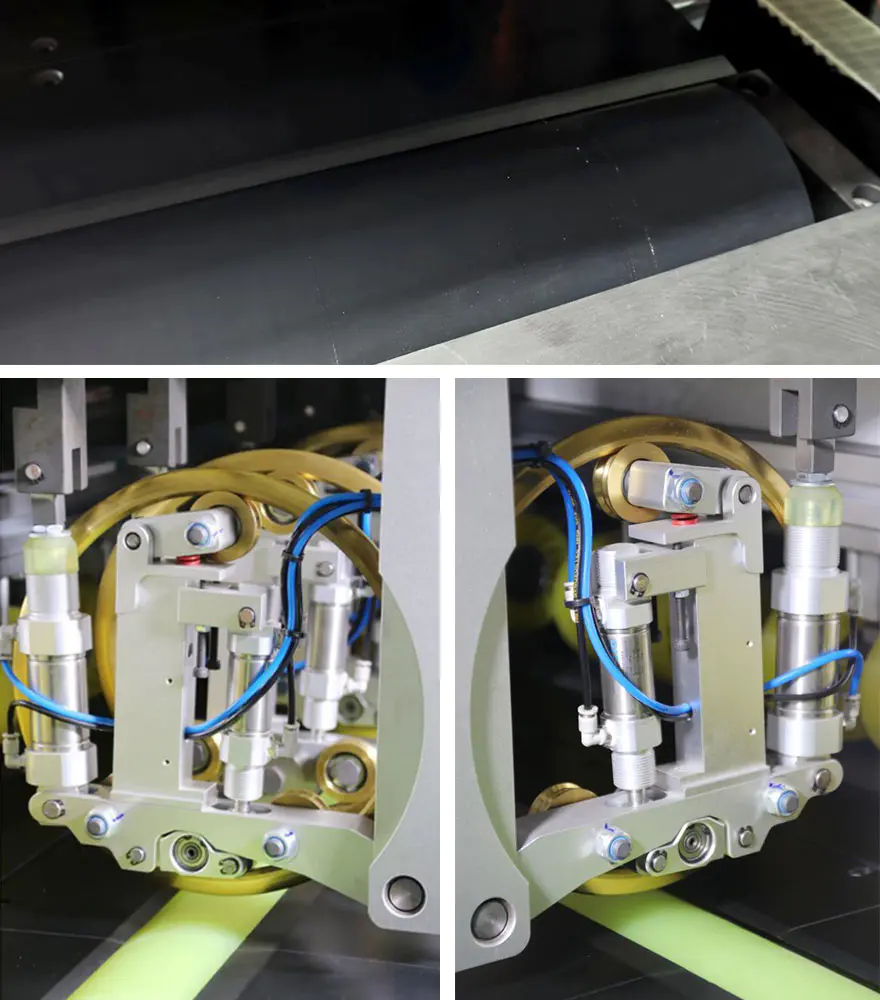

5	अनुदैर्ध्य काटन एकाइ	यो मेकानिजम मुख्यतया 7 सेट चक्कु होल्डरहरू मिलेर बनेको छ। को चक्कु कन्फिगरेसन 7+1 ले 410 र 411 प्रकारका बाकसहरूलाई विश्वव्यापी रूपमा काट्न अनुमति दिन्छ। यसलाई पूरा गर्न डिजाइन गरिएको हो। स्थायित्व सुनिश्चित गर्दा उच्च दक्षता सञ्चालनको माग;

6	समायोज्य भण्डारण उपकरण	सीएनसी मेसिनिंग द्वारा मदरबोर्डको दुबै छेउमा समानान्तर पक्षहरू सुनिश्चित गर्नुहोस्, उच्च-शक्तिको प्रयोग सुरक्षा र विश्वसनीयता सुनिश्चित गर्न माथि र तल चेन शुद्धता सुधार गर्न दाँत छोड्दैन र सञ्चालनको दक्षता, हामी उच्च परिशुद्धता प्रयोग गर्दछौं बेभल गियर रिड्यूसर उच्च परिशुद्धता संग सुसज्जित सेवा मोटर; उपयोग दर सुधार गर्न कागजको, हामीले यस संस्थालाई 6 पेपर पुस्तकालयको रूपमा सेट गरेका छौं, जसलाई अनुसार बढाउन वा घटाउन सकिन्छ विभिन्न ग्राहक आवश्यकताहरू, सुविधाजनक र छिटो, र बलियो अनुकूलन क्षमता;

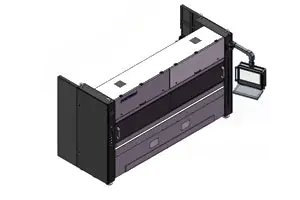

7	मेशिन घेरा	प्राथमिक प्रकार्य मेसिन सजाउनु हो बाहिरी सुरक्षा कभर थपिएको छ मेसिन। कभरलाई प्लास्टिकले उपचार गरिन्छ स्प्रे, जसले यसलाई सौन्दर्य बनाउँछ मनमोहक, नाजुक, र पेन्ट गर्न प्रतिरोधी chipping।अगाडि रहेको अवलोकन विन्डो मेसिनको एक्रिलिक पानाबाट बनेको हुन्छ, जुन यसलाई एक आकर्षक र सुरुचिपूर्ण उपस्थिति दिन्छ, जस्तै साथै उच्च कठोरता र प्रतिरोध चकनाचूर।

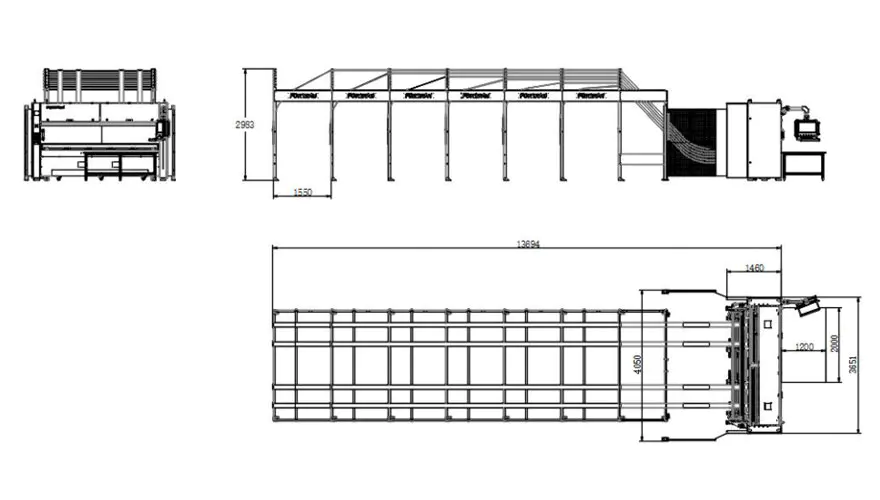

तीन-दृश्य रेखाचित्रहरू

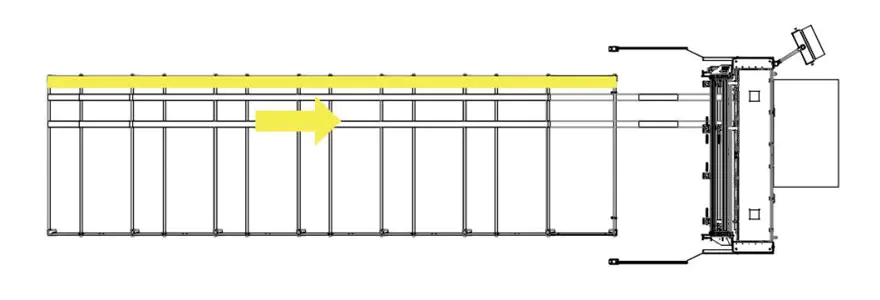

उत्पादन प्रक्रिया मोडको योजनाबद्ध रेखाचित्र

उपभोग्य आवश्यकताहरू

1. फिडिङ स्टेशनमा नालीदार कागजको लागि आवश्यकताहरू

A. निरन्तर नालीदार कागज चौडाइ: 400-2550 मिमी;
B. छेउछाउमा क्ल्याम्प गरिएको नालीदार कागजको कुल चौडाइ: अधिकतम 2550 मिमी;
C. स्ट्याकिंग उचाइ, 120 मिमी प्यालेट सहित: अधिकतम 1300 मिमी;
D. स्ट्याकिङ चौडाइ, अधिकतम: 1300 मिमी; डिस्चार्ज बिन्दुमा नालीदार कागजको लम्बाइ: न्यूनतम 300 मिमी;
E. निश्चित-लम्बाइ काटनको लागि अनुदैर्ध्य सहिष्णुता: अधिकतम 0.5%; निश्चित-लम्बाइ काट्नको लागि ट्रान्सभर्स सहिष्णुता: अधिकतम ± 2.0 मिमी;
F. नालीदार कागज मोटाई: 2-7 मिमी, ± 0.2 मिमी; अधिकतम कच्चा माल गुणस्तर 2.30 BC सम्म (DIN 55468 मानक अनुसार);
G. कार्डबोर्डको गुणस्तर DIN 55468 मानक अनुरूप छ;
H. एकल नालीदार, अधिकतम मोटाई लगभग 4 मिमी (गुणस्तर: 1.10–1.40); डबल नालीदार, लगभग 7 मिमी को अधिकतम मोटाई।

2. कार्टन प्रकारहरू

क्रम संख्या	नाम	छवि	कागज फिड दिशा	न्यूनतम आकार
1	साधारण बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm चौडाइ: न्यूनतम 36mm उचाइ: न्यूनतम 225 मिमी
2	साधारण बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm चौडाइ: न्यूनतम 36mm उचाइ: न्यूनतम 225 मिमी
3	स्वर्ग र पृथ्वी कभर		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm चौडाइ: न्यूनतम 225 मिमी उचाइ: न्यूनतम 18mm
4	मध्य सील बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm चौडाइ: न्यूनतम 450mm उचाइ: न्यूनतम 18mm
5	मध्य सील बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm उचाइ: न्यूनतम 450mm उचाइ: न्यूनतम 18mm
6	सबै पखेटा बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm उचाइ: न्यूनतम 225 मिमी उचाइ: न्यूनतम 18mm
7	मध्य सील बक्स		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm उचाइ: न्यूनतम 450mm उचाइ: न्यूनतम 18mm
8	स्क्वायर गत्ता		अनुदैर्ध्य	लम्बाइ: न्यूनतम 400mm उचाइ: न्यूनतम 18mm

मुख्य अवयव कन्फिगरेसनको सूची

छैन।	वस्तु	निर्दिष्टीकरणहरू	मात्रा	नोट गरियो
1	अनुदैर्ध्य ब्लेड एकाइ		7 सेट	मात्रा आवश्यकताहरु अनुसार अनुकूलित गर्न सकिन्छ
2	तेर्सो ब्लेड एकाइ		१ सेट
3	रोलर विधानसभा		3 PCS
5	ट्रान्सभर्स सिंक्रोनस बेल्ट		1 PCS
6	सिंक्रोनस बेल्ट		2 PCS
7	कर्षण सर्वो मोटर		२ सेट
8	कर्षण घटाउने		२ सेट
9	समायोजन भण्डारण सर्वो मोटर		१ सेट
10	समायोजन भण्डारण Reducer		१ सेट
11	ब्लेड चल्ने मोटर		7 सेट	मात्रा आवश्यकताहरु अनुसार अनुकूलित गर्न सकिन्छ
12	ब्लेड मुभिङ रिड्युसर		7 सेट
13	वायवीय कम्पोनेन्टहरू		१ सेट
14	विद्युतीय नियन्त्रण बक्स	——	——
15	विद्युतीय अवयवहरू	फोटोइलेक्ट्रिक सेन्सर, केबल, रिफ्लेक्टर, इलेक्ट्रिकल कम्पोनेन्टहरू	——
16	नियन्त्रक	ड्राइभर, फर्मवेयर, मोड्युल	——

पहिरन योग्य पार्ट्स र उपभोग्य वस्तुहरूको सूची

1. लगाउन मिल्ने पार्ट्सको सूची

छैन।	वस्तु	निर्दिष्टीकरणहरू	Q'ty सिफारिस गर्नुभयो	U8 नम्बर
1	फिडिङ शाफ्ट बुशिङ	PCM260-02-020-260	6
2	पुशिङ शाफ्ट बुशिङ	CZJ260-02-010-300	2
3	सिमलेस ग्रीन साइलेन्ट सिंक्रोनस बेल्ट स्टील कोर (Xiet) संग	75-AT10-6910	1
4	Solenoid वाल्व	SY5120-5GZD-01	2
5	φ66xφ16x0.8 गोलाकार दाँत ब्लेड	PCM260-03-010-010	2
6	Solenoid वाल्व	4N330C08B	1
7	स्लाइडर	HGH15CA	2
8	प्रेसिजन प्रेसर घटाउने भल्भ	SDR20008JN	2
9	सिमलेस पोलियुरेथेन सिंक्रोनस बेल्ट स्टिल तारको साथ - मौन प्रकार	AT10x50xL1290	1
10	रिले	RXT-F01K D24	1
11	फ्यूज	5*20mm 0.1A	5
12	सीमा स्विच	XCK-N2145P20C	2
13	निकटता स्विच	IME12-06BPSZW2S	2
14	सिमलेस पोलियुरेथेन सिंक्रोनस बेल्ट स्टिल तारको साथ - मौन प्रकार	AT10x50xL920	1

उपभोग्य वस्तुहरूको सूची

1	पेपर काट्ने पावर रबर रोलर B	PCM260-01-020-300	1
2	φ66xφ16x0.8 गोलाकार दाँत ब्लेड	PCM260-03-010-010	2
3	फिडिङ शाफ्ट बुशिङ	PCM260-02-020-260	2
4	पुशिङ शाफ्ट बुशिङ	CZJ260-02-010-300	1
